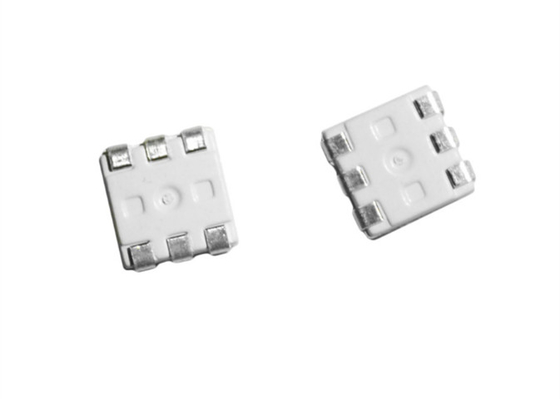

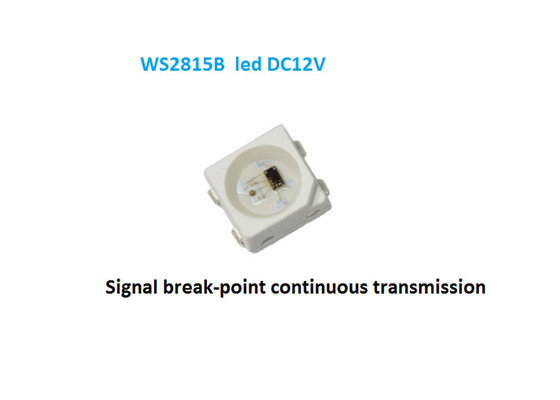

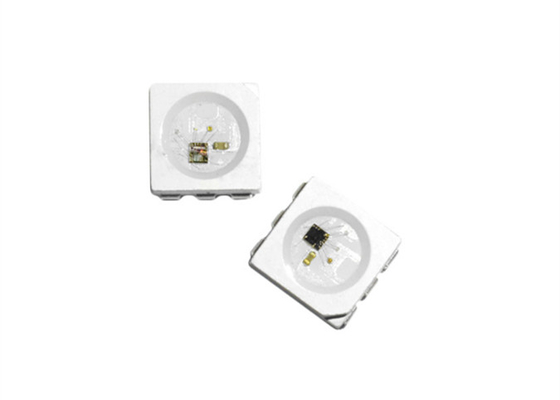

DC12V WS2815B SMD5050 RGB LED Pixelchips eingebauter IC-Breakpoint Adressierbare Lichtquelle

DC12V WS2815B eingebaute IC-Breakpoint adressierbare Lichtquelle SMD5050 RGB Led Pixel Chips

Eigenschaften und Vorteile von WS2815B Intelligente Steuerung LED integrierte Lichtquelle,

1Der Steuerkreis und der RGB-Chip sind in einer 5050-Komponente integriert, um ein externes Steuerpixel zu bilden.

2. 12V-Stromversorgungsspannung kann den Arbeitsstrom des gesamten Pixels effektiv reduzieren, den Spannungsabfall der Leiterplatte reduzieren,und maximiert die Konsistenz des gemischten Lichts, wenn das Pixel über eine lange Entfernung übertragen wird.

3. Die Verwendung der eingebauten Signalumformungskette zur Erzielung der Signalwellenformform und keine Verzerrung der Wellenform des Signals.

4. Jedes Pixel der drei Primärfarben kann 256 Helligkeits-Display, vollständige 16777216 Farb-Full-Colour-Display erreichen, und die Scanfrequenz beträgt 2KHz.

5- Cascading-Port-Übertragung durch eine einzige Leitung.

6- Jeder zwei Punkte die Entfernung nicht mehr als 5m Signalübertragung ohne jede Zunahme Schaltung.

7. Wenn die Erneuerungsrate 30 Fps beträgt, sind die Kaskadenzahlen mindestens 1024 Pixel.

8Senden Sie Daten mit einer Geschwindigkeit von 800 Kbps.

9Die Farbe des Lichts ist sehr konsistent, kostengünstig.

Anwendungen,

• Vollfarbiges Modul, LED-Fullfarbige weiche/harte Lichtleiste, LED-Schutzrohr.
• LED-Punktlichtquelle, LED-Pixelbildschirm,Sonderbildschirm.

allgemeine Beschreibung,

WS2815B ist eine intelligente Steuerung LED-Lichtquelle, dass die Steuerung Schaltung und RGB-Chip in einem Paket integriert sind

Es enthält eine intelligente digitale Datenverbindung und einen Signal-Umformungs-Verstärker.

Die Schaltkreise umfassen außerdem einen präzisen internen Oszillator und ein spannungsprogrammierbares, konstantes Stromsteuerungsteil, das

- bei Schäden an einem Bildschirm eine zweiseitige Signalübertragung zu ermöglichen

Das Datenübertragungsprotokoll verwendet einen einzigen NZR-Kommunikationsmodus.

Daten vom Controller empfangen, das erste Pixel erhebt anfängliche 24-Bit-Daten und sendet sie ans interne Datenschloss, die anderen Daten

Nach der Übertragung für jedes Pixel reduziert sich das Signal auf 24 Bit.Pixel übernimmt die automatische Umgestaltung der Sendetechnologie, die

Die Anzahl der Pixelkaskaden ist nicht begrenzt, die Signalübertragung, hängt nur von der Geschwindigkeit der Signalübertragung.Niedrige Bilderfrequenz und kein Blinken erscheinen in der HD-Videokamera"Es ist sehr

Dies ist für Hochgeschwindigkeits-Mobilprodukte geeignet. RESET-Zeit> 280μs, es wird während der Unterbrechung kein falsches Reset verursachen, es unterstützt die niedrigere Frequenz und kostengünstige MCU.

PIN-Funktion

Absolute Höchstwerte (TA=25°C, VSS=0V, sofern nicht anders angegeben)

LED-Eigenschaften
